FX-EX44
|
型号 |
传输距离 |
|
FX-EX44 |
100米(1080P) 70米(4k) |
1 特点
2) 支持单网线 Cat5e/6 网线远距离传输 （1080P）100米、（4K@30Hz）70米
3) 支持双向POC供电
4) 最高支持 4k@60Hz (YUV 4:2:0)视频输出
5) 支持 3D
6) 支持杜比，DTS-HD ，LPCM
7) 支持按键切换音频混入与分离
8) 输出音频：SPDIF5.1 和左右立体声音频分别分离
9) 输入音频：SPDIF5.1 和左右立体声音频分别混入
10)支持双向红外传输（20KHz-60KHz）,支持双向串口数据传输， 以太网透传
12)功率：13W
13)尺寸(LxWxH)：TX：152.2x112.4x28 mm；RX：152.2x112.4x28 mm
2 规格
|
技术参数 |
|
|
协议 |
HDBaseT |
|
|
|
|
支持视频格式 |
4K@60Hz(YUV420 8bit)， |
|
4K@30Hz,1080P/1080i/720P/576P/576i/480P/480i |
|
|
|
|
|
|
|
|
支持音频格式 |
Dolby True HD,DTS-HD Master Audio |
|
|
|
|
HDCP |
HDCP2.2 /1.4 输入,解密输出 |
|
|
|
|
传输参数 |
|
|
|
|
|
IR 频率 |
20-60KHz |
|
|
|
|
RS232 波特率 |
115200bps |
|
|
|
|
发射器连接器 |
|
|
|
|
|
输入 |
1×HDMI 输入母口,1×模拟音频输入口,1×同轴音频输入口，1×宽 |
|
频红外接收口，1×Micro USB 升级口 |
|
|
|
|
|
|
|
|
输出 |
1×RJ45 输出网口，1×宽频红外发射口， |
|
|
|
|
其它口 |
1×RJ45 带灯网口，1×串口 |
|
|
|
|
RS232 |
115200bPS |
|
|
|
|
IR 红外 |
20KHz-60KHz |
|
|
|
|
接收器连接器 |
|
|
|
|
|
输入 |
1×RJ45 网口输入，1×宽频红外接收，1×Micro USB 升级口 |
|
|
|
|
输出 |
1×HDMI 输出母口，1×模拟音频输出口,1×同轴音频输出口，1× |
|
宽频红外发射口 |
|
|
|
|
|
|
|
|
其它口 |
1×RJ45 带灯网口，1×串口 |
|
|
|
|
RS232 |
115200bPS |
|
|
|
|
IR 红外 |
20KHz-60KHz |
|
|
|
|
环境与电力要求 |
|
|
|
|
|
工作温度 |
-5 to +35 ℃ （+23 to +95℉） |
|
|
|
|
工作湿度 |
5 to 90%RH (非冷凝) |
|
|
|
|
电源 |
DC 24V |
|
|
|
|
功率 |
13W |
|
|
|
|
物理特性 |
|
|
|
|
|
尺寸维度 |
TX/RX：152.2×112.4×25mm |
|
|
|

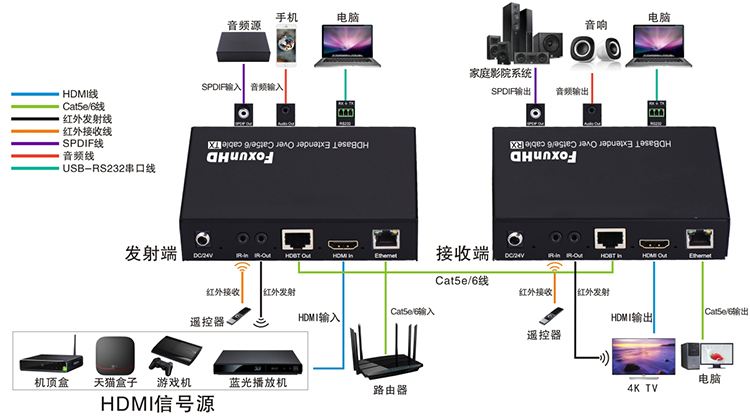

连接
1）连接HDMI输入信号源（如HD-DVD，PS3，STB等）到EX44发射器；
2）用一根Cat5e/6 线连接EX44-TX 的UTP输出端口到EX44-RX的UTP输入端；
3）连接HDMI显示设备（如HD-LCD，HD-DLP）到EX44 接收端；
4）连接IR-TX 到EX44 发射端的IR-Out 端口；连接IR-RX 到E44 接收端的IR-In 端口；
5）连接IR-RX 到EX44 发射端的IR-In 端口；连接IR-TX 到EX44接收端的IR-Out 端口；
通过RS232信号切换或更新升级。
