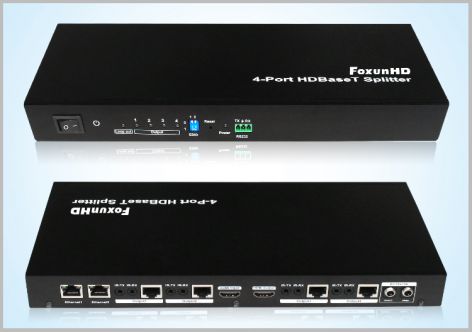

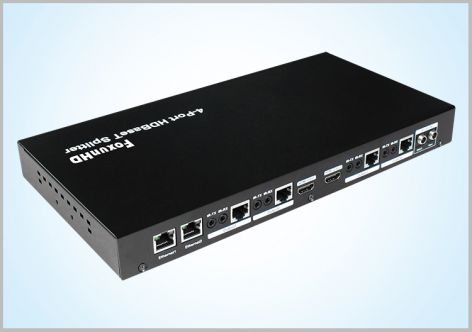

FX-SPH04-100/70
|
型号 |
产品名称 |
传输距离（cate5/6线） |
以太网 |
|
FX-SPH02-70 |
1x2 HDBaseT分配器 |
70米（1080P），40米（4K） |
X |
|
FX-SPH04-70 |
1x4 HDBaseT分配器 |
||
|
FX-SPH08-70 |
1x8 HDBaseT分配器 |
||
|
FX-SPH02-100 |
1x2 HDBaseT分配器 |
100米（1080P），70米（4K） |
√ |
|
FX-SPH04-100 |
1x4 HDBaseT分配器 |
||
|
FX-SPH08-100 |
1x8 HDBaseT分配器 |
1 特点
1) 采用HDBaseT 技术
2) 将1路高清HDMI信号同时分配给4台HDBaseT显示设备，1路本地环路输出
3) 传输1080P视频达100米，4K视频达70m
4) 兼容HDCP2.2/1.4
5) 支持分辨率：4k@60Hz,YUV 4:2:0,VESA 分辨率达1920x1200
6) 支持olby True-HD / DTS 主音频
7) 双向红外控制（38-56kHz）
8) HDBaseT 输出1 支持RS232 与以太网直通
9) 支持CEC，3D
10) 支持POC供电（HDBaseT分配器供电给接收端）
11) 电源：DC 12V 2A
12) 功率：15W
13) 尺寸（LxWxH）：305x165.2x39.8mm
14) 净重：1425g
2 规格
|
No |
名称 |
内容 |
|
1 |
输入接口 |
1xHDMI |
|
2 |
输出接口 |
4x单网口，1x本地环路输出 |
|
3 |
支持分辨率 |
480p/576i/576p/720p/1080i/1080p@60HZ/VESA 分辨率：1920x1200 |
|
4 |
传输距离(m) |
通过Cat5e/6单网线传输50m |
|
5 |
电源 |
DC12V 2A |
|
6 |
功率 |
15W |
|
7 |
频宽 |
带宽：10.2Gb/s |
|
8 |
时钟频率 |
140MHz |
|
9 |
工作温度 |
-5 to +65℃(+23 to +149℉) |
|
10 |
存储温度 |
-10 to +70℃(+14 to +158℉) |
|
11 |
相对湿度 |
5 to 95%RH (非冷凝) |
|
12 |
外形尺寸(mm) |
305x165.2x39.8 |
|
13 |
重量(kg) |
1.425 |

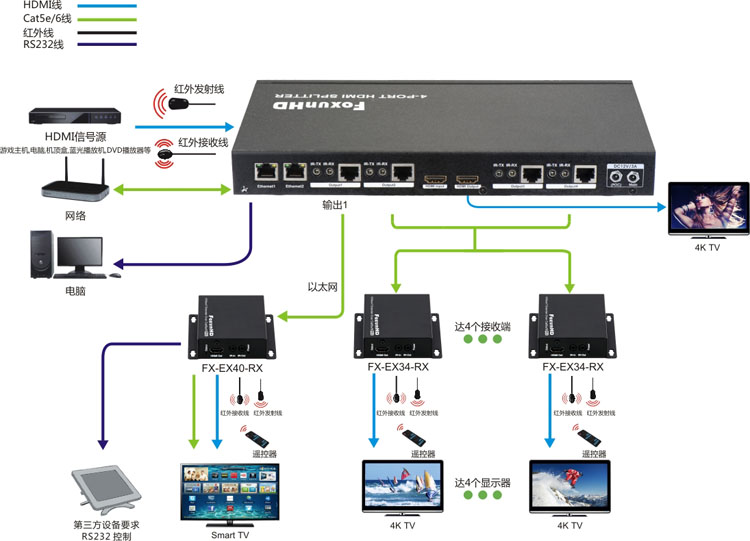

连接与操作
1）连接HDMI信号源（如：PS3, STB, DVD, ETC等）到SPH04-100；
2）用Cat5e/6类线连接HDMI接收器和SPH04-100 分配器的Cat5e/6端口，Cat5e/6线必须符合EIA-TIA 568b 标准
3）连接接收器HDMI输出端口到HDMI显示设备。
4）用4条IR-TX线连接到分配器的IR-TX发射端口，4条IR-RX线到分配器的IR-RX接收端。
5）用IR-RX线连接接收器的IR-RX端口,用IR-TX线连接接收器的红外输出端口；
6）接受所有电器电源，分配器，接收器，输入信号源与显示设备。
7）以太网连接时，请按以下步骤操作：
A. 将以太网线连接到SPH04以太网端口
B. 将电视与接收器以太网端口用以太网接收线连接
注意：（1）以太网功能设计需兼容接收器的以太网
（2）仅在输出1端口有以太网功能
8）复制EDID功能
复制EDID到OUTPUT1信号源本地连接HDMI
