FX-SW06
1 特点
1) 选择3个不同HDMI信号源输出切换至1台HDMI显示设备，监视器或投影仪；选择红外或面板按钮控制
2) HDMI输入通过MHL线支持MHL设备（如三星S3/S4/S5 note2 Note3）
3) 支持4k@30Hz,全高清1080P,3D与HD音频
4) 三个音频EDID设置：2.0CH/5.1CH/Auto.SPDIF 输出，支持5.1声道，数字杜比，DTS 音频，模拟RCA输出支持2声道PCM立体声。
5) 支持音频回传
6) HDCP&CEC直通
7) 功率：2W
8) 尺寸（LxWxH）：146x65x27.3 mm
9) 净重：320g
2 规格
|
No |
名称 |
内容 |
|
1 |
输入接口 |
3xHDMI |
|
2 |
输出接口 |
1xHDMI |
|
3 |
频宽 |
带宽：10.2Gb/s |
|
4 |
工作温度 |
-5 to +65℃(+23 to +149℉) |
|
5 |
存储温度 |
-40 to +70℃(-40 to +158℉) |
|
6 |
相对湿度 |
5-95％RH（非凝结） |
|
7 |
支持分辨率 |
DTV/HDTV:4kx2k/1080P/1080i/720P/576P/576i/480P/
480i/3D video |
|
8 |
电源 |
DC 5V 1A |
|
9 |
功率(W） |
2 |
|
10 |
尺寸 |
LxWxH:178X85X28.5mm |
|
11 |
重量(kg) |
0.32 |
|
12 |
控制方式 |
手动或红外控制 |
连接与操作

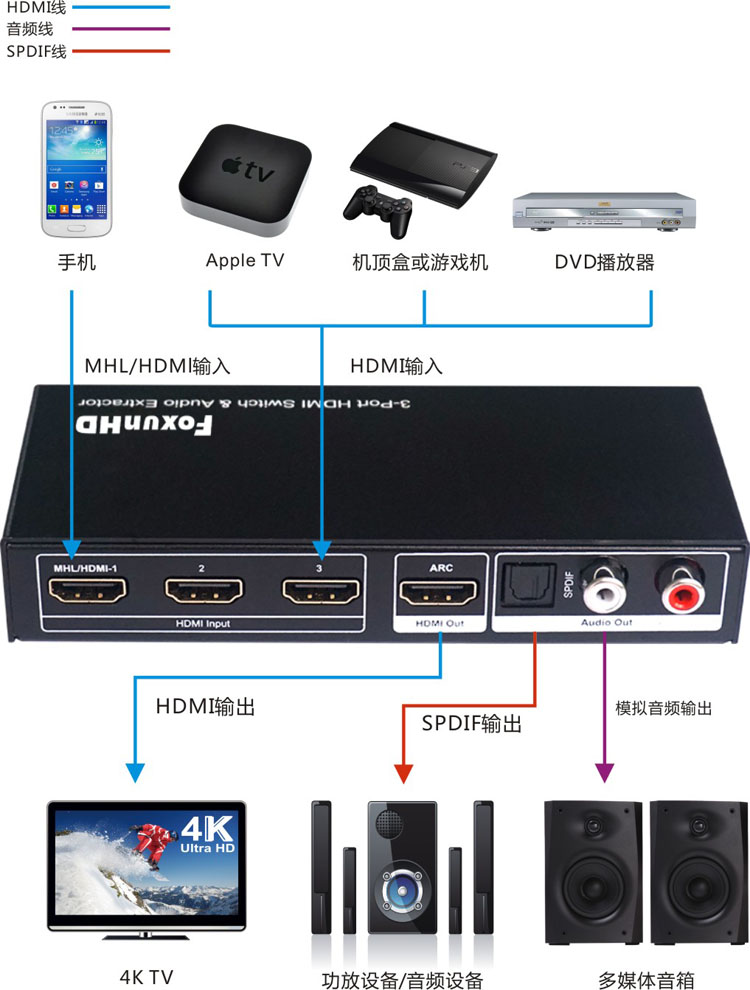

1-1
1）连接HDMI信号源（如：PS3, STB等）FX-SW06-4k2k HDMI 输入端；
2）连接HDMI显示设备（如：HD-LCD,HD-DLP）到FX-SW06-4k2k HDMI输出端口；
3）连接光纤音频线或音频回传线到功放机
4）连接DC5V电源到HDMI切换器。

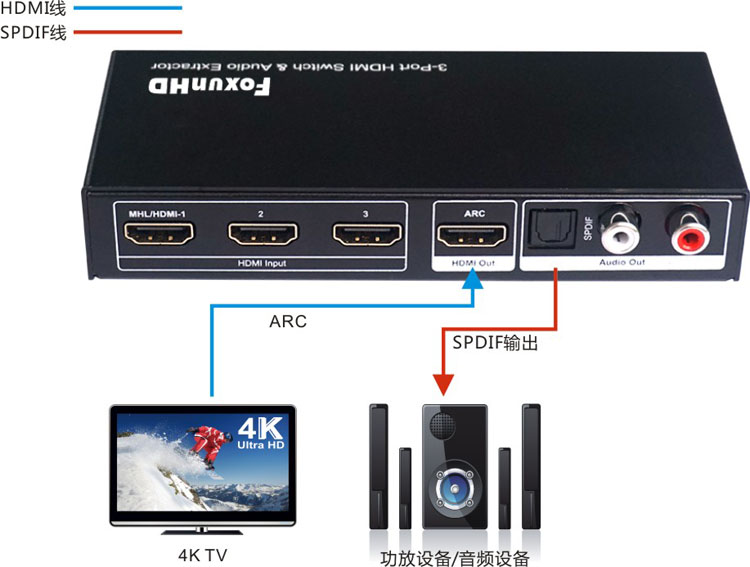

1-2 ARC 连接
1）确保显示设备支持音频回传，
2）连接HDMI信号源（如PS3，STB等）到高清电视，
3）连接高清电视到HDMI切换器的输出端口，
4）用光纤音频线或音频回传线连接功放机，
5）连接DC5 V电源到HDMI切换器。
