FX-HSD1
|
型号 |
不同点 |
|
FX-HSD1B |
支持广播级 |
|
FX-HSD1 |
不支持广播级 |
1 特点

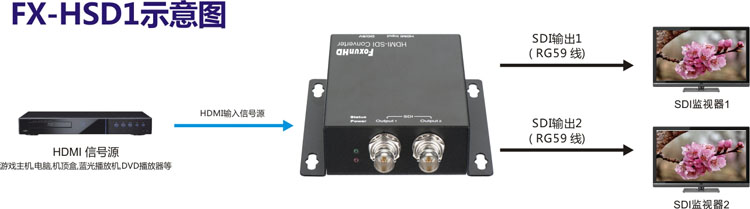

2） 分配1路HDMI信号源到2SD/HD/3G-SDI输出
3） 支持HDMI分辨率：
1080p(50/60/59.94/30/29.97/24/23.98Hz)
1080i(60/59.9Hz),720p(60/59.94/50Hz),480i(60/59.94Hz)

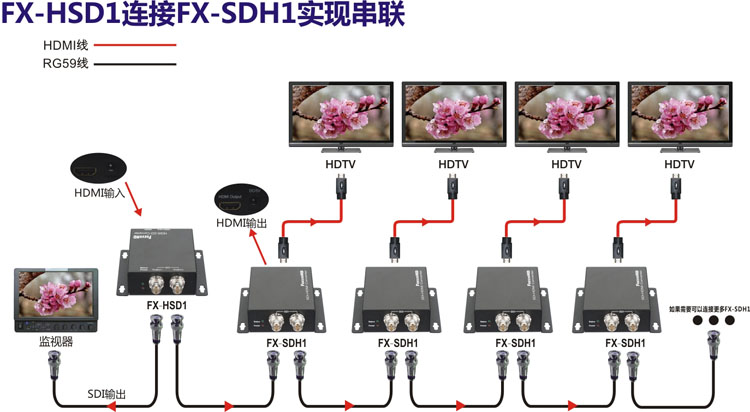

4） 与HSD1和HSD2 连接级联多层
5） 通过RG59线支持远距离传输达100m
6） 带挂耳电源：DC5V 1A功率：2.5W
7） 尺寸：95x95x29mm
8） 净重：245g
2 规格
|
No |
名称 |
内容 |
|
1 |
接口类型 |
|
|
2 |
视频输入格式 |
TMDS |
|
3 |
视频输出格式 |
|
|
4 |
图像分辨率 |
1080p (50/60/59.94/30/29.97/24/23.98Hz)
1080i (60/59.94Hz), 720p (60/59.94/50Hz)
480i (60/59.94Hz) |
|
5 |
音频采样 |
44.1k |
|
6 |
视频输入接口 |
1x HDMI(A型标准) |
|
7 |
视频输出接口 |
2xSDI(BNC) |
|
8 |
传输速率 |
3G |
|
9 |
阻抗 |
75Ω |
|
10 |
信号电平 |
800mV |
|
11 |
接收距离(m) |
通过RG59线传输100m |
|
12 |
功率(W) |
2.5 |
|
13 |
电压 |
DC5V |
|
14 |
尺寸(mm) |
LxWxH:95x95x29mm |
|
15 |
重量(kg) |
0.245 |
|
16 |
工作温度(℃) |
-5 to +65℃(+23 to +149℉) |
|
17 |
存储温度(℃) |
-10 to +70℃(+14 to +158℉) |
|
18 |
相对湿度 |
5 to 95%RH (非冷凝) |
