特点
1）产品等级：工业级工程安装专用

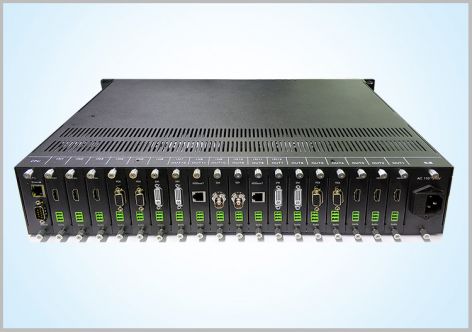

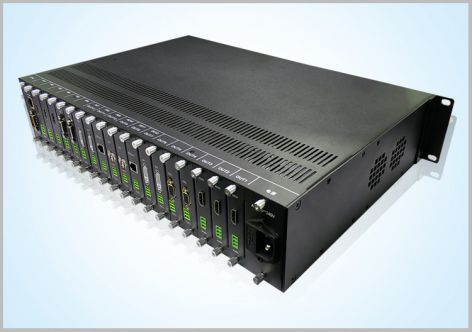

2）FX-MX64高清无缝混合矩阵采用9进9出模块化后插卡设计
3）全数字化切换，无缝无损无延时
4）输入信号分辨率自适应，输出分辨率可调
5）HDMI1.4接口兼容DVI1.0和HDMI1.3，支持HDCP1.2，支持蓝光播放器，支持DeepColor
6） CVBS、VGA和YPbPr模拟输入数字化处理，ADC最高采样频率205Mhz,内部图像处理24-bit处理，色彩还原真实, 最高分辨率到1920x1200@60Hz
7）CVBS输入集成高级3D自适应梳状滤波器和去隔行处理，自动PAL，NTSC制式识别
8）SDI输入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准
9）支持模拟音频嵌入嵌出
10）支持SDI音频加解嵌（SMPTE291）
11）支持RS232和以太网控制，开放控制协议，方便第三方串口控制；
12）支持断电现场保护

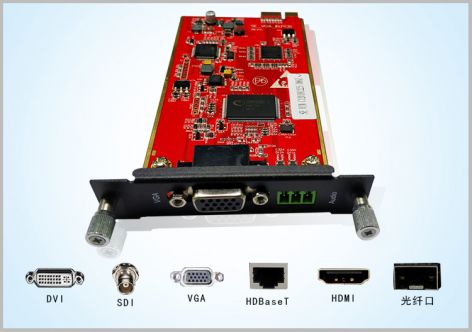

13）标准插卡式工业机箱，单卡单路
14）工业级品质：24小时带电工作质保二年
